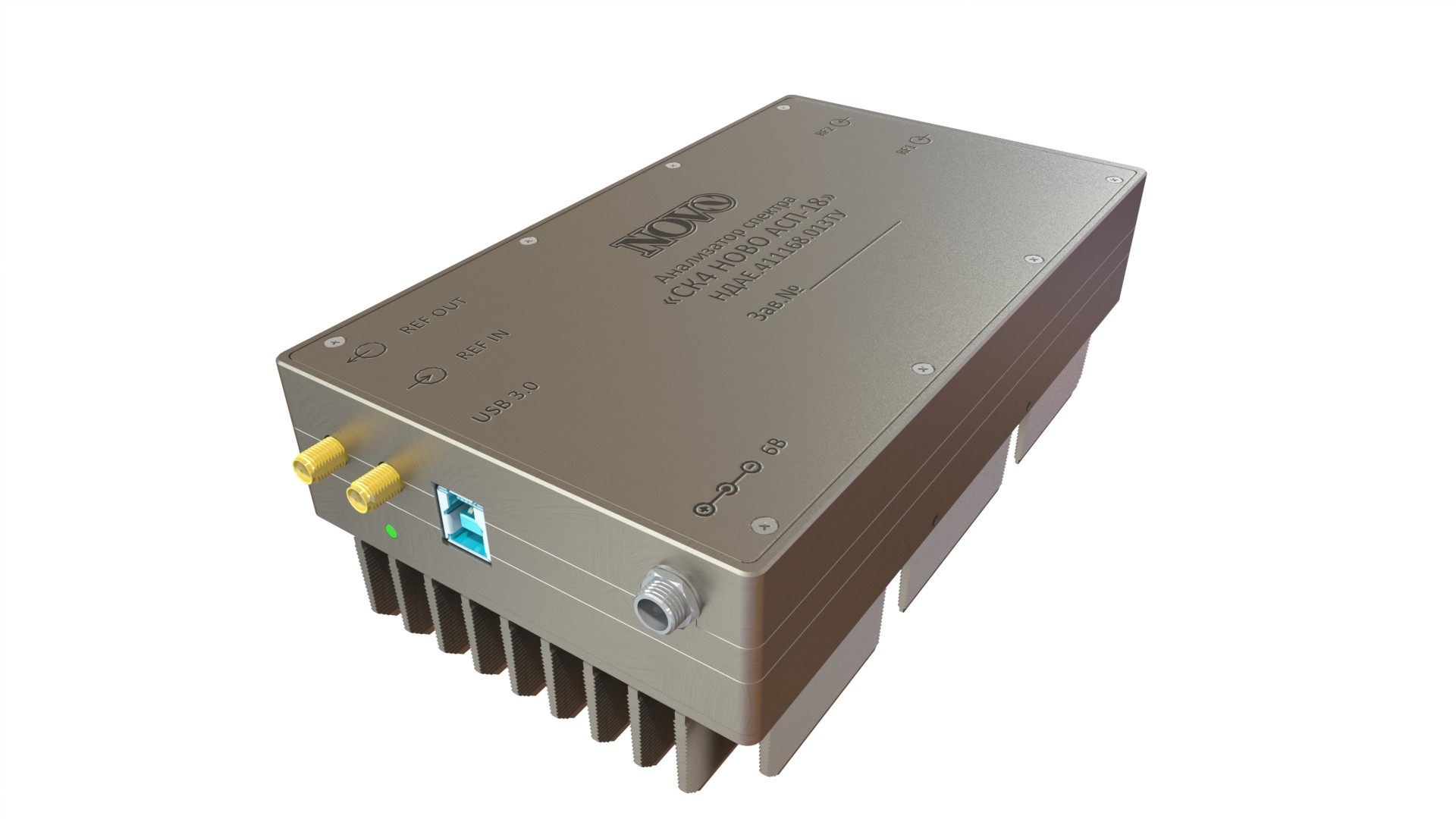

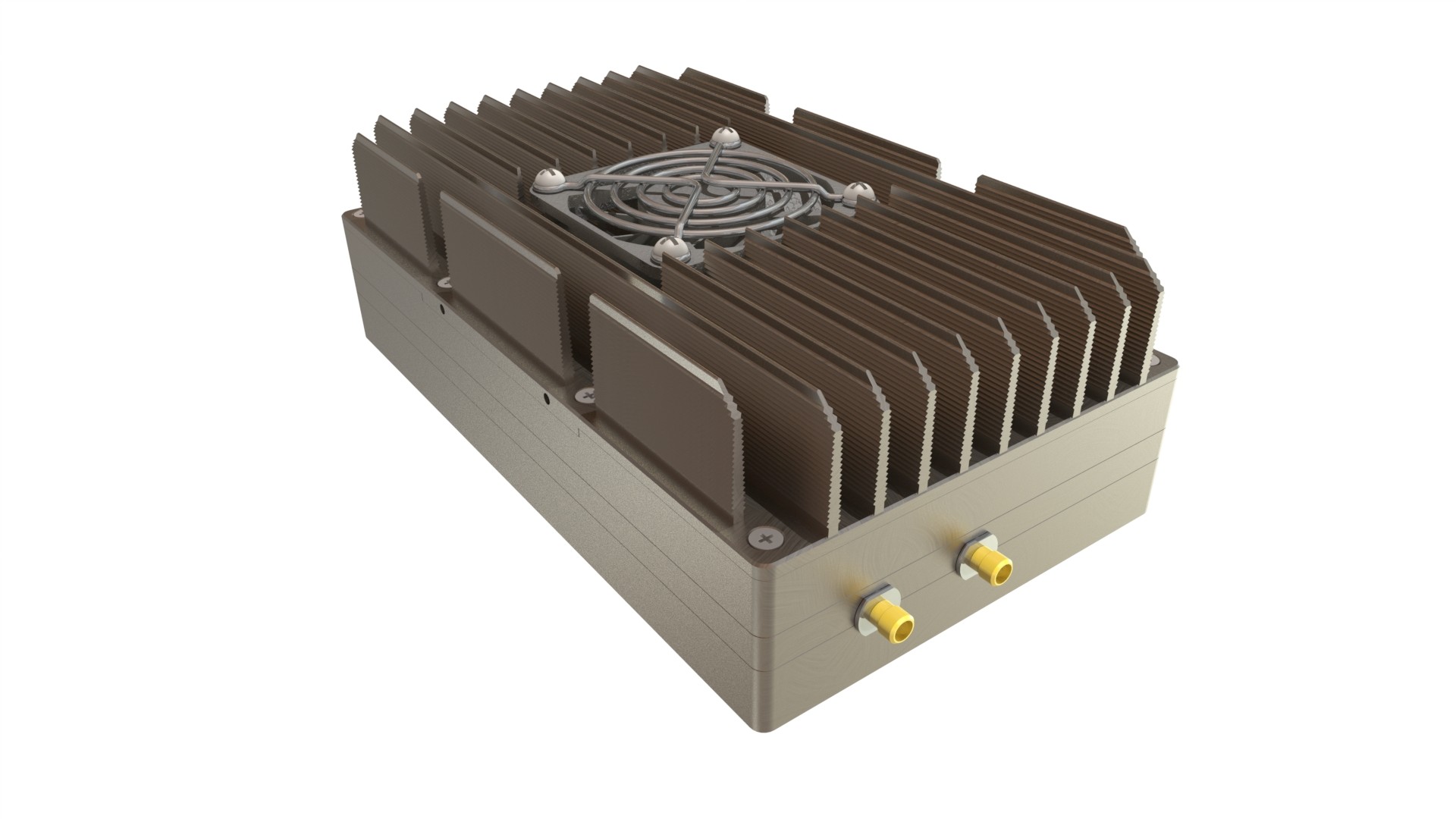

Анализатор спектра «СК4 НОВО АСП-18»
Описание
Анализатор спектра «СК4 НОВО АСП-18» предназначен для измерения параметров спектра высокочастотных радиотехнических сигналов. Устройство используется в качестве измерительного прибора при проведении тестирования радио- и электронных устройств в процессе их разработки, диагностики или определения соответствия заявленным параметрам, а также при выполнении СП, СИ и СО.
Анализатор имеет высокую скорость сканирования и используется для проведения радиомониторинга.
Полное описание Характеристики
- Диапазон частот входного сигнала, МГц, от 0,009 до 18000
- Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора, ±1∙10-6
- Минимальная частотная полоса пропускания измерительного фильтра, Гц, 1,5
- Максимальный измеряемый уровень входного сигнала (в диапазоне частот от 100 до 10000 МГц, уровень компрессии 1 дБ), дБм, 5, не менее
Описание Характеристики
Анализатор спектра «СК4 НОВО АСП-18» предназначен для измерения параметров спектра высокочастотных радиотехнических сигналов. Устройство используется в качестве измерительного прибора при проведении тестирования радио- и электронных устройств в процессе их разработки, диагностики или определения соответствия заявленным параметрам, а также при выполнении СП, СИ и СО.
Анализатор имеет высокую скорость сканирования и используется для проведения радиомониторинга.
Возможности изделия
- Функция "шага частоты".
- Выбор единиц измерения сигнала (дБм, дБ отн. 1 мВ, дБ отн. 1 мкВ, милливольты, милливатты)
- Аттенюатор: вариант работы анализатора, когда аттенюатор автоматически выбирается прибором в зависимости от входного сигнала, а также ручной ввод
- Функция Range
- Маркеры: один центральный и два дельта-маркера. Отображения на экране значения каждого маркера (частота, амплитуда)
- Выбор полосы видеофильтра (VBW).
- Накопление по минимуму MINHOLD, по максимуму MAXHOLD и усреднение за определённое количество измерений (Average) с выбором количества усредняющих измерений
- Экспорт спектрограммы в текстовый редактор для последующей обработки
- Детектор пикового (максимального, минимального) значения напряжения.
- Детектор среднеквадратического значения напряжения.
- Детектор среднего значения напряжения.
- Детектор квазипикового значения напряжения.
- Режим измерения мощности в канале
- Режим вертикальной шкалы линейный/логарифмический
- Полоса обзора 0; от 10 Гц до верхней частоты диапазона
- Открытое API для использования анализатора в ваших разработках
В соответствии с приказом Росстандарта №2702 от 10.12.2025 г. Анализатор спектра СК-4 НОВО АСП-18 включен в реестр средств измерения.
Анализатор спектра СК-4 НОВО АСП-18 включен в Реестр российской промышленной продукции. Реестровый номер № 10737551 от 30.10.2025 г.
Диапазон частот входного сигнала, МГц
от 0,009 до 18000
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора
±1∙10-6
Минимальная частотная полоса пропускания измерительного фильтра, Гц
1,5
Максимальный измеряемый уровень входного сигнала (в диапазоне частот от 100 до 10000 МГц, уровень компрессии 1 дБ), дБм
5, не менее
Пределы допускаемой погрешности измерения уровня входного сигнала (в диапазоне частот от 10 кГц до 10000 МГц, в диапазоне уровней входного сигнала от минус 60 до 0 дБм), дБм
±1, не более
Средний отображаемый уровень собственных шумов (в диапазоне частот от 10 кГц до 10000 МГц), дБм/Гц
минус 155, не более
Спектральная плотность мощности фазовых шумов (частота 100 МГц, отстройка 1 кГц), дБн/Гц
минус 120, не более
Динамический диапазон измерения уровней входных сигналов, дБ
100, не менее
Габаритные размеры (Ш х В х Д), мм
110 х 35 х 215
Напряжение питания, В
от 6 до 6,5
Ток потребления, А
2.2, не более
